主板的8PIN辅助供电
一、【主板8PIN起什么用】

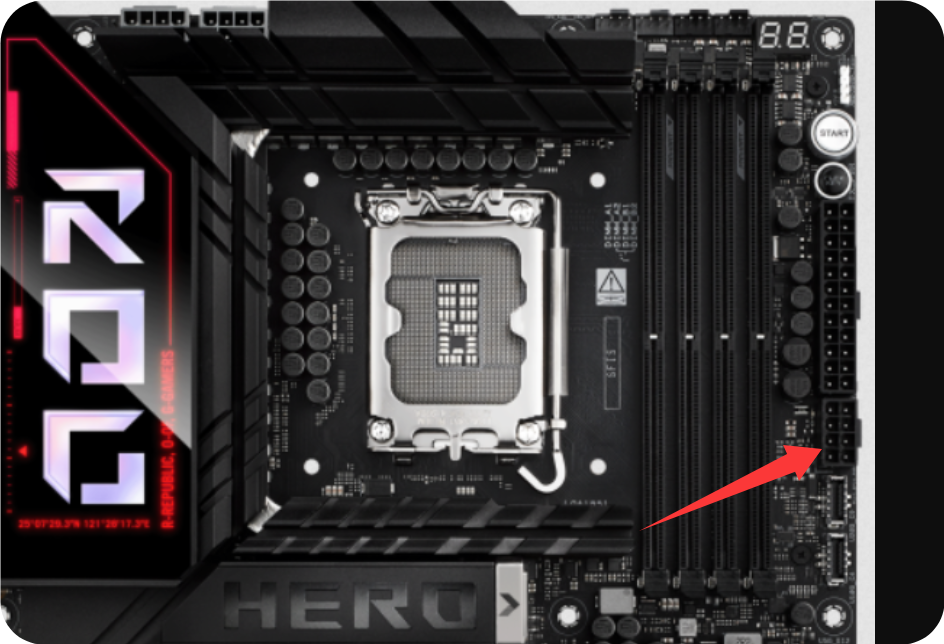

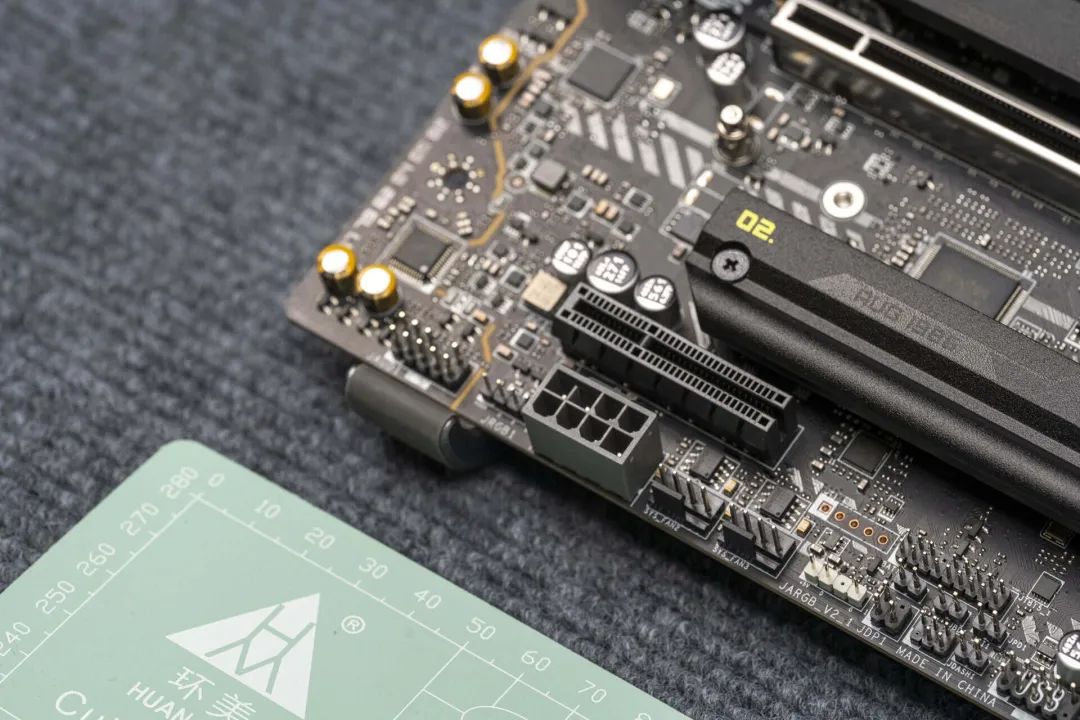

在800系主板中部分高端主板会额外出现了一个新的8PIN供电接口,一般位于主板的底部或主板24PIN供电的旁边。关于该接口,官方的说法是用于辅助供电,这个8PIN接口与显卡使用的8PIN接口相同。
因为这是考虑到650W以下有CPU双8PIN的较少,而主流电源大多有多个PCIE用8PIN接口,并且多数人显卡也基于双8PIN和三8PIN的配置,因此电源会有额外8PIN口多出,所以最终用选择显卡的PCIE 8PIN来供电。
它的正式名称为“PCIE_PWR1”,可以理解为给PCI-E插槽供电的接口。但它针对的并非只有显卡插槽,这是因为显卡插槽一直以来只有75W左右供电能力,主要负责显卡的风扇等基础供电,耗电量最大的核心则由外部的8PIN/16PIN(12V-2x6)负责。
二、【辅助8PIN的服务对象】
PCIE_PWR1接口主要负责整个PCI-E插槽的供电,“例如高功耗的声卡、万兆网卡、采集卡或USB扩展卡等”,一些还有一些功耗比较大的设备会消耗比普通插槽更多的电能。

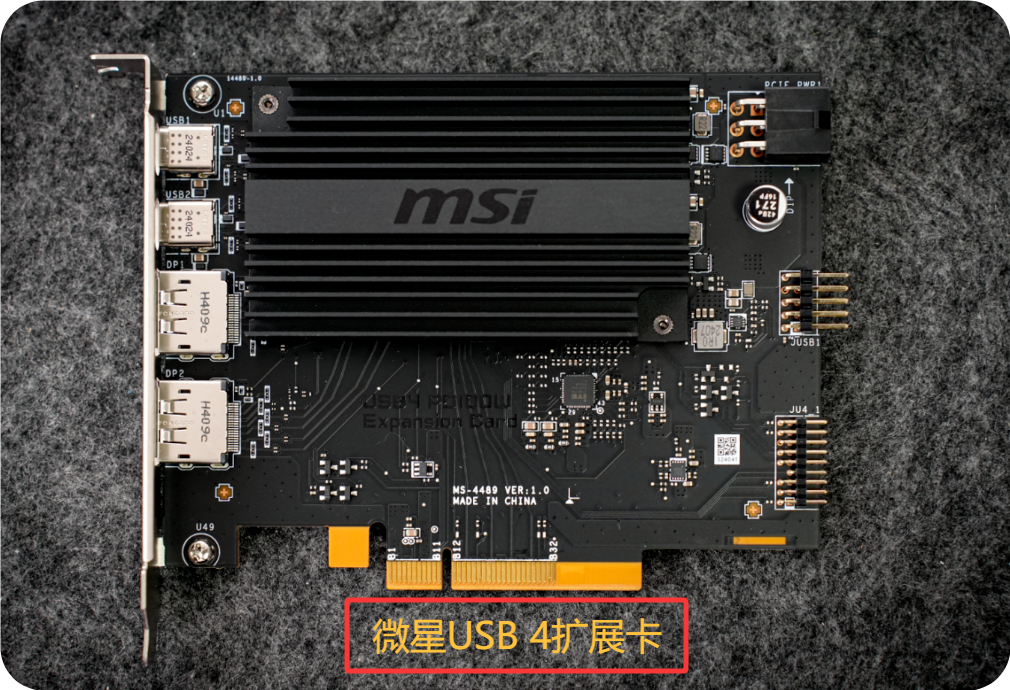

例如微星之前在MPG Z790 CARBON MAX WIFI II上配送的USB4扩展卡,其能提供100W的PD充电能力,这100W来自于卡本身的6PIN接口(75W),剩余通过PCI-E插槽供电。此外一些组双卡输出的也会用到额外供电,其中一条就能为第二块显卡提供动力。
三、【辅助供电的发展历程】:

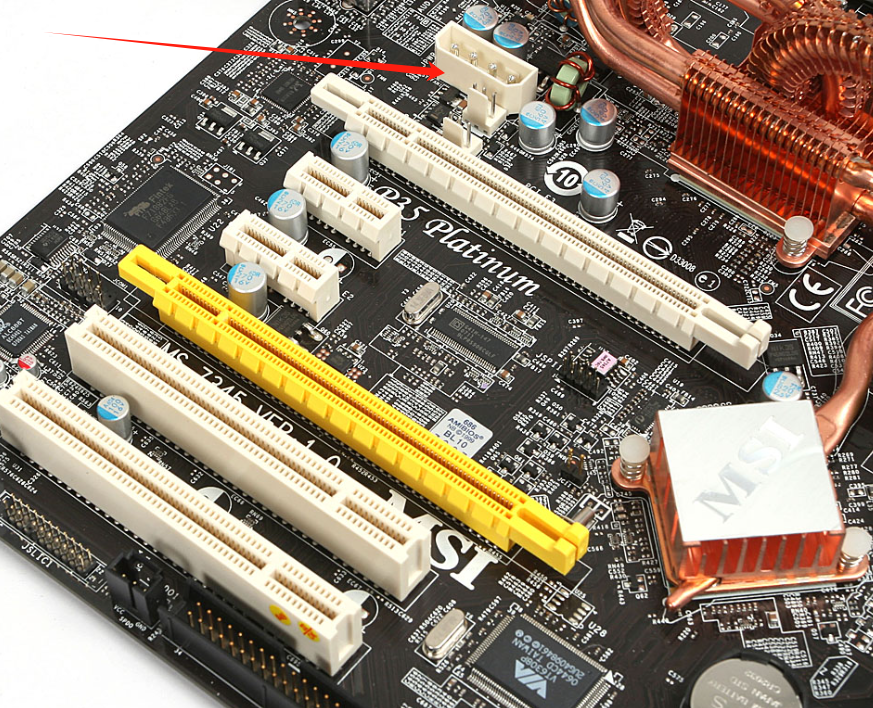

其实辅助供电也不是现在就有的设计,早在十多年前主板上就有用大D口(MOLEX)作为辅助供电,只是当时大D口输出能力较低,而现在的8PIN能提供至少150W的额定功率,通过该供电口,主板能更好的驾驭当今的双显卡及各类扩展的设备供电需求。
